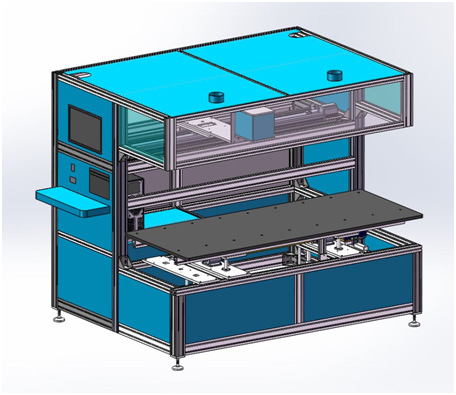

瑜伽墊全自動CO2動態激光打標機 650mm*1800mm
一、配置清單及產地
|
序號 |
名稱 |
產地 |
|
核心配置 |
30mm高速型振鏡電機 |
百瑞通光電 |
|
30mm高速振鏡板卡 |
百瑞通光電 |
|
|
30mm 振鏡片X/Y 一對 |
波長光電 |
|
|
振鏡頭及振鏡板卡水冷卻板 |
Fm專利設計 |
|
|
三軸動態直線電機及驅動板卡 |
Fm專利設計 |
|
|
三軸動態高速移動精密導軌 |
SNK |
|
|
三軸動態高速拐臂及軸承 |
SNK |
|
|
三軸動態驅動板卡水冷卻板卡 |
Fm專利設計 |
|
|
紅光指示套組 |
Fm專利設計 |
|
|
紅光合束鏡片及三軸動態座水冷卻套組 |
Fm專利設計 |
|
|
30mm 動態聚焦鏡片組1片 12mm Z軸鏡片+38mm 2片SnZe 高性價比聚焦鏡片 |
波長光電 |
|
|
85*60*3mm SnZe 保護窗片 |
波長光電 |
|
|
數字轉模擬DA卡 |
Fm專利設計 |
|
|
玻璃管信號隔離板 |
Fm專利設計 |
|
|
全數字3維動態打標卡 飛行及拼接功能 |
Fm專利設計 |
|
|
|
|
|
注：全部校正參數均由CCD完成，誤差少于0.3mm，設備即插即用，無需任何調試。
二、技術指標
|
振鏡掃描系統 |
飛碼激光定制30mm 水冷散熱型振鏡 空走速度：10000mm/S
重復定位精度： 0.005 最大掃描速度：10000mm/s |
|
聚焦系統 |
飛碼激光專利 三維動態聚焦系統專為400-600mm范圍
|
|
激光器 |
南京博斯特 150W CO2脈沖射頻管 |
|
打標范圍 |
400mm×400mm～650mm×650mm （范圍任意可調） 南京波長 |
|
光學鏡片 |
南京波長 |
|
最大切割厚度 |
3mm |
|
最大升降高度 |
電動升降臺面高度 360mm-670mm |
|
冷卻方式 |
高精度恒溫水冷 （壓縮機） |
|
整機功率 |
最大2KW |
|
電力要求 |
220VAC/10A/50-60HZ |
|
軟件 |
類JCZ加強版 含旋轉軸功能 （含位圖標記功能功能） |
|
系統要求 |
WIN7 32位旗艦版，可中英文切換 |
|
環境要求 |
溫度 15℃－30℃；濕度 30－80％無結露 |
|
總質量 |
500Kg |
|
機臺尺寸 |
2200*1600*1900mm |
三、功能描述

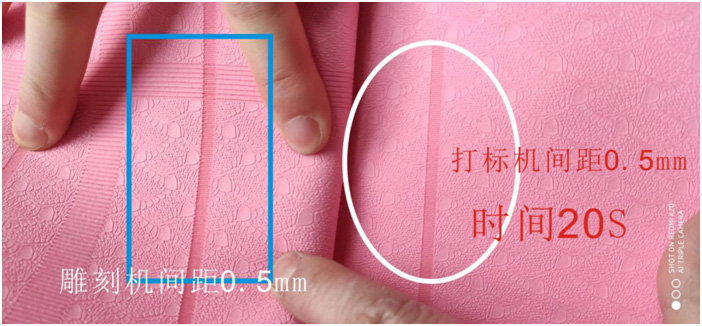

650mm范圍在X方向飛行完成打標，最小光斑0.2-0.4mm可調 ，可達到基本替代傳統雕刻機的樣品效果。
高速高雕刻質量的代表，這是未來的瑜伽墊專用機型
